Металлические фермы: как проверить технологичность до запуска в производство

Металлическая ферма экономно перекрывает большой пролет, потому что материал работает в системе стержней, а не в сплошной тяжелой балке.

Эта эффективность имеет обратную сторону: конструкция чувствительна к геометрии узлов, последовательности сборки и точности изготовления. Ошибка в несколько миллиметров на одной детали может накопиться по длине и проявиться уже на опоре или в месте соединения с прогонами.

Проектировщик рассчитывает усилия и назначает сечения, но переход от расчетной схемы к цеху требует дополнительной проверки.

Нужно понять, можно ли подвести сварочный инструмент к шву, как зафиксировать стержни, где измерять строительный подъем, как разделить крупную ферму для перевозки и в какой последовательности собирать ее на объекте. Эти вопросы не меняют расчетную идею, зато определяют, будет ли она воспроизведена без импровизации.

Типовые варианты и общую номенклатуру можно посмотреть в разделе металлические фермы.

Для конкретного здания основой заказа остаются КМ и согласованные КМД: одинаковый пролет еще не означает одинаковые нагрузки, узлы и требования к изготовлению.

Что такое технологичность фермы

Технологичная конструкция не обязательно самая простая. Это конструкция, которую можно стабильно изготовить доступным оборудованием, проконтролировать и смонтировать без снижения проектной надежности.

В ней понятны базы, доступны швы, предусмотрены допуски и не возникает операций, требующих случайной ручной подгонки.

Проверка начинается с общей схемы. Смотрят длину, высоту, очертание поясов, шаг панелей, расположение опорных узлов и мест приложения сосредоточенных нагрузок.

Затем переходят к деталям: фасонкам, торцам стержней, отверстиям, ребрам, монтажным соединениям и местам крепления прогонов или связей.

Важно отличать технологическую рекомендацию от проектного изменения. Завод может предложить изменить разделку кромок, уточнить зазор или заменить неудобный составной элемент на доступный профиль.

Но любое решение, затрагивающее расчетную схему, сечение или узел передачи усилий, согласуется с проектировщиком.

Какие документы нужны до начала работы

Раздел КМ задает принципиальные решения: схему, сечения, материалы, нагрузки и основные узлы. КМД раскрывает каждую отправочную марку, деталь, шов и отверстие.

Запускать ферму только по общему виду рискованно. Цеху придется самостоятельно принимать решения, которые должны быть оформлены в документации.

Кроме чертежей, нужны требования к контролю, защитному покрытию, монтажу и перевозке. Если ферма поставляется частями, должны быть определены монтажные стыки, крепеж и порядок укрупнения. Если требуется строительный подъем, его величина и способ контроля также указываются заранее.

Полезно подготовить реестр вопросов до выпуска КМД. В нем фиксируют неясные размеры, пересечения деталей, доступ к швам, наличие проката и ограничения по транспортному габариту.

Ответы проектировщика становятся частью исходных данных, а не остаются в устной переписке.

Что проверить в комплекте КМД

• совпадают ли марки стали и сечения с КМ;
• даны ли привязки всех узлов к единой геометрической схеме;
• показаны ли длины и углы реза стержней;
• доступны ли сварные швы для выполнения и контроля;
• определены ли монтажные стыки, отверстия и крепеж;
• указаны ли строительный подъем и контрольные размеры;
• учтены ли элементы для строповки и временного раскрепления.

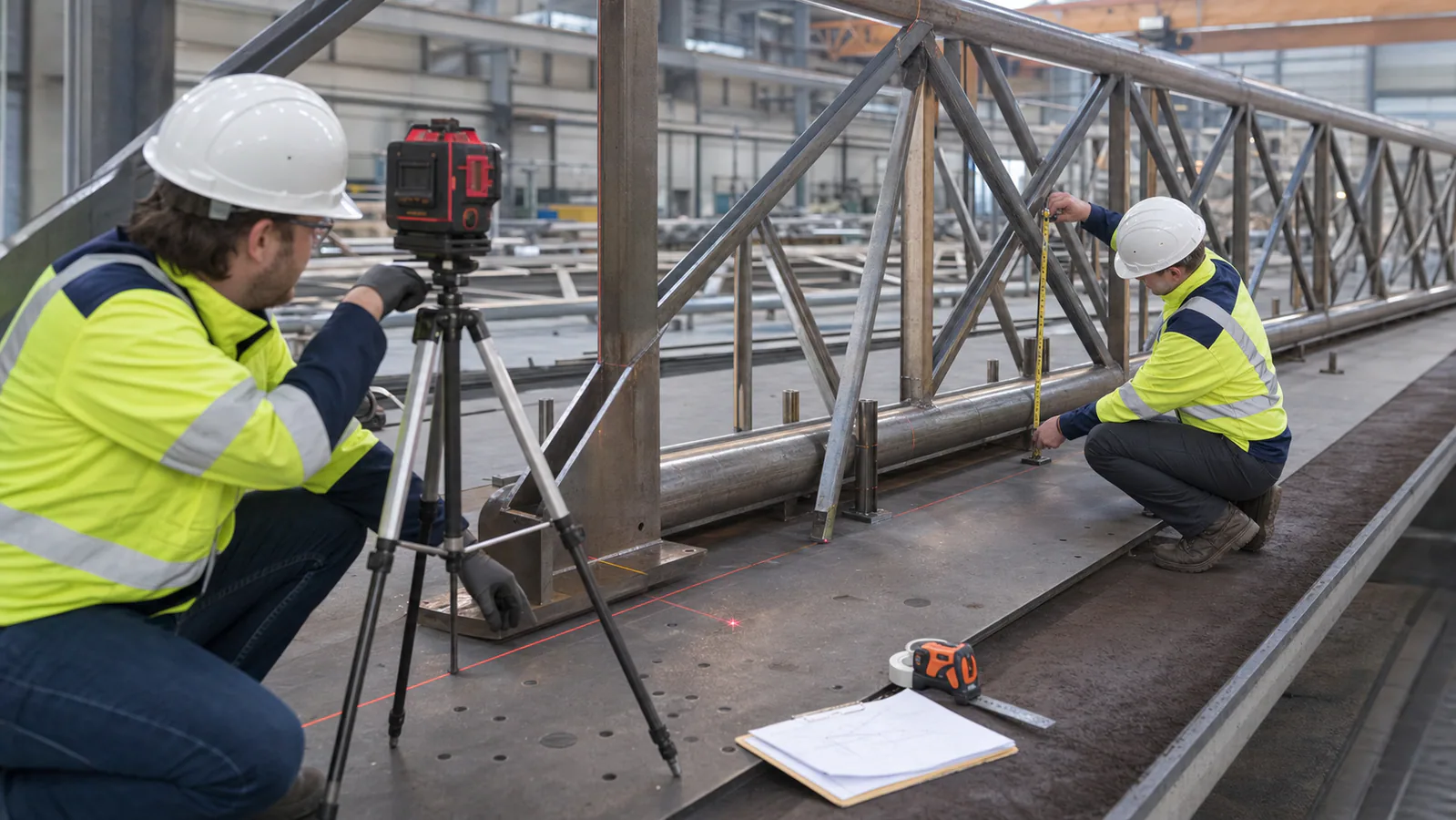

Геометрия: где накапливается ошибка

Ферму удобно собирать по координатам узлов. Если каждую панель размечать отдельно от предыдущей, небольшие погрешности складываются.

К концу пролета опорный узел может уйти настолько, что отверстия не совпадут с колонной. Поэтому применяют сборочный стенд, шаблоны и контроль диагоналей.

Измерять нужно не только общую длину. Важны высота, прямолинейность поясов, положение узлов, плоскостность и расстояния между монтажными отверстиями. Для пространственной конструкции контролируют взаимное положение нескольких ферм или связевых блоков.

Температура цеха и длина изделия тоже имеют значение при точных измерениях. Для обычных строительных ферм не требуется лабораторная метрология, но методика должна быть одинаковой: определены базовые точки, натяжение измерительной ленты и допустимые отклонения. Тогда результат можно повторить и проверить.

Строительный подъем и ожидаемый прогиб

Строительный подъем задают, чтобы после восприятия постоянной нагрузки конструкция заняла предусмотренное положение. Его нельзя добавлять «на глаз» по привычке производства. Величина следует из проекта, а геометрия КМД должна показывать, как она распределяется по узлам.

Распространенная ошибка — контролировать подъем только в середине, не проверяя очертание пояса.

Нужный центральный размер можно получить при неправильной геометрии соседних панелей. Поэтому измеряют несколько контрольных точек и сравнивают с теоретическими координатами.

После сварки ферма может деформироваться из-за неравномерного нагрева.

Технология сборки и порядок наложения швов должны уменьшать увод. Исправление значительной деформации нагревом требует квалификации и согласованной процедуры; это не универсальный способ «дотянуть» любую геометрию.

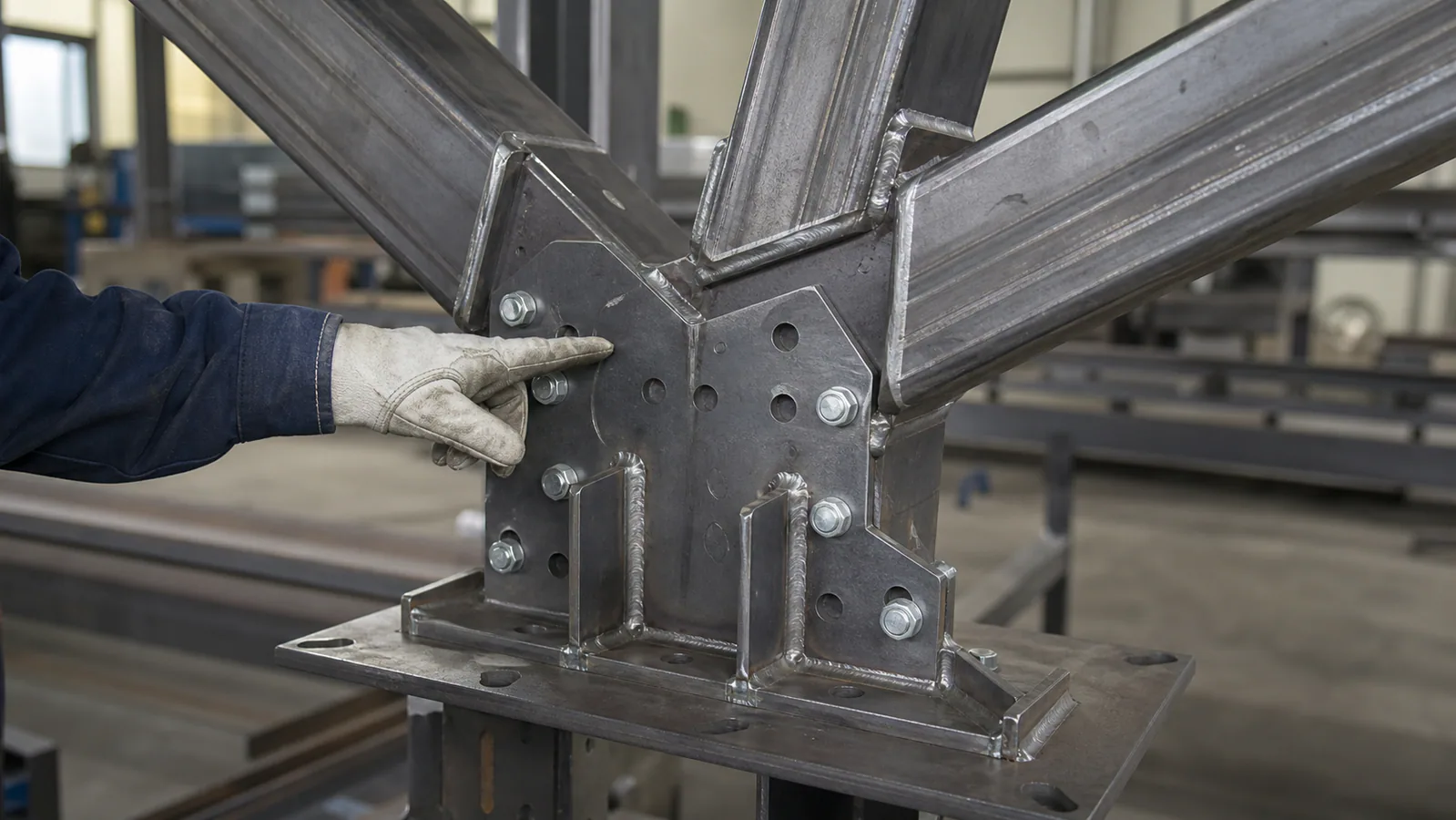

Узлы: компактность не всегда помогает

На чертеже хочется сделать узел компактным, но в нем должны разместиться стержни, фасонки, болты и сварные швы.

Если детали сходятся слишком плотно, сварщик не выдержит заданное положение электрода, а инспектор не сможет осмотреть соединение. Конфликт часто возникает у раскосов с близкими углами.

Фасонка должна передавать усилия, но одновременно быть удобной для разметки и фиксации.

Сложный контур увеличивает объем резки и число мест, где возможна ошибка. Иногда небольшое изменение формы без изменения расчетной зоны делает узел заметно стабильнее в производстве.

В болтовых монтажных соединениях проверяют доступ для установки и затяжки крепежа.

Болт, который формально помещается на чертеже, может упираться в пояс или ребро инструментом. В трехмерной модели такие конфликты заметнее, но окончательную проверку полезно проводить с учетом реального способа монтажа.

Прокат и подготовка деталей

До деталировки стоит проверить доступность назначенных профилей.

Замена одного уголка или трубы на «ближайший» размер затрагивает массу, узлы и иногда устойчивость. Если нужный прокат имеет большой срок поставки, вопрос решают до выпуска рабочих чертежей, а не после частичной сборки.

Детали маркируют сразу после резки, чтобы не перепутать похожие стержни.

Для элементов с малой разницей длины одной общей надписи недостаточно. Марка должна сохраняться на этапах подготовки, сборки и окраски и не попадать в зону, где она повредит соединение.

Качество торцевого реза влияет на посадку раскоса и величину зазора.

Попытка закрыть большой зазор увеличенным сварным швом меняет тепловложение и геометрию. Поэтому параметры резки, зачистки и подгонки должны контролироваться до прихватки.

Сборка и сварка

Ферму собирают на стенде или в приспособлении, которое удерживает расчетную геометрию.

Сначала детали фиксируют прихватками, проверяют размеры, затем выполняют основные швы в установленной последовательности. Если полностью заварить один узел и только потом двигаться дальше, деформации могут накопиться.

Технология сварки учитывает марку и толщину стали, тип соединения, положение шва и температуру окружающей среды.

Для ответственных соединений задают соответствующий контроль. Внешне аккуратный шов не подтверждает правильность провара, а широкая выпуклая гусеница не является автоматическим запасом прочности.

После сварки удаляют брызги и проверяют зоны, которые будут закрыты фасонкой, покрытием или соседним элементом.

Дефекты, обнаруженные после окраски, устранять сложнее. Контроль геометрии повторяют, потому что размеры после прихватки и после окончательной сварки могут отличаться.

Контрольная точка Что проверяют Когда Детали после резки Марку, длину, угол торца, отверстия До сборки Собранная на прихватках ферма Координаты узлов, диагонали, подъем До основных швов Сварные соединения Размеры и качество по принятой программе До очистки и покрытия Готовая отправочная марка Общую геометрию, отверстия, маркировку До упаковки Монтажный комплект Стыки, крепеж и сопряжение До отгрузки

Когда нужна контрольная сборка

Для простой серийной фермы полный монтажный стенд не всегда оправдан.

Но контрольная сборка полезна при сложных стыках, пространственных блоках, высокой точности сопряжения или первой партии по новым чертежам. Ее объем определяют по риску, а не по принципу «собирать все» или «не собирать ничего».

Можно совместить только концевые части, проверить шаблоном группы отверстий или собрать один типовой стык.

Главное — воспроизвести критическое сопряжение. Результат фиксируют до разборки, а детали после проверки снова маркируют, чтобы на объекте их не перемешали.

Если ферма стыкуется с колоннами другого производителя, обмен цифровыми моделями помогает, но не отменяет контроль общих размеров. Важно договориться, кто отвечает за координаты отверстий и какая сторона задает базу.

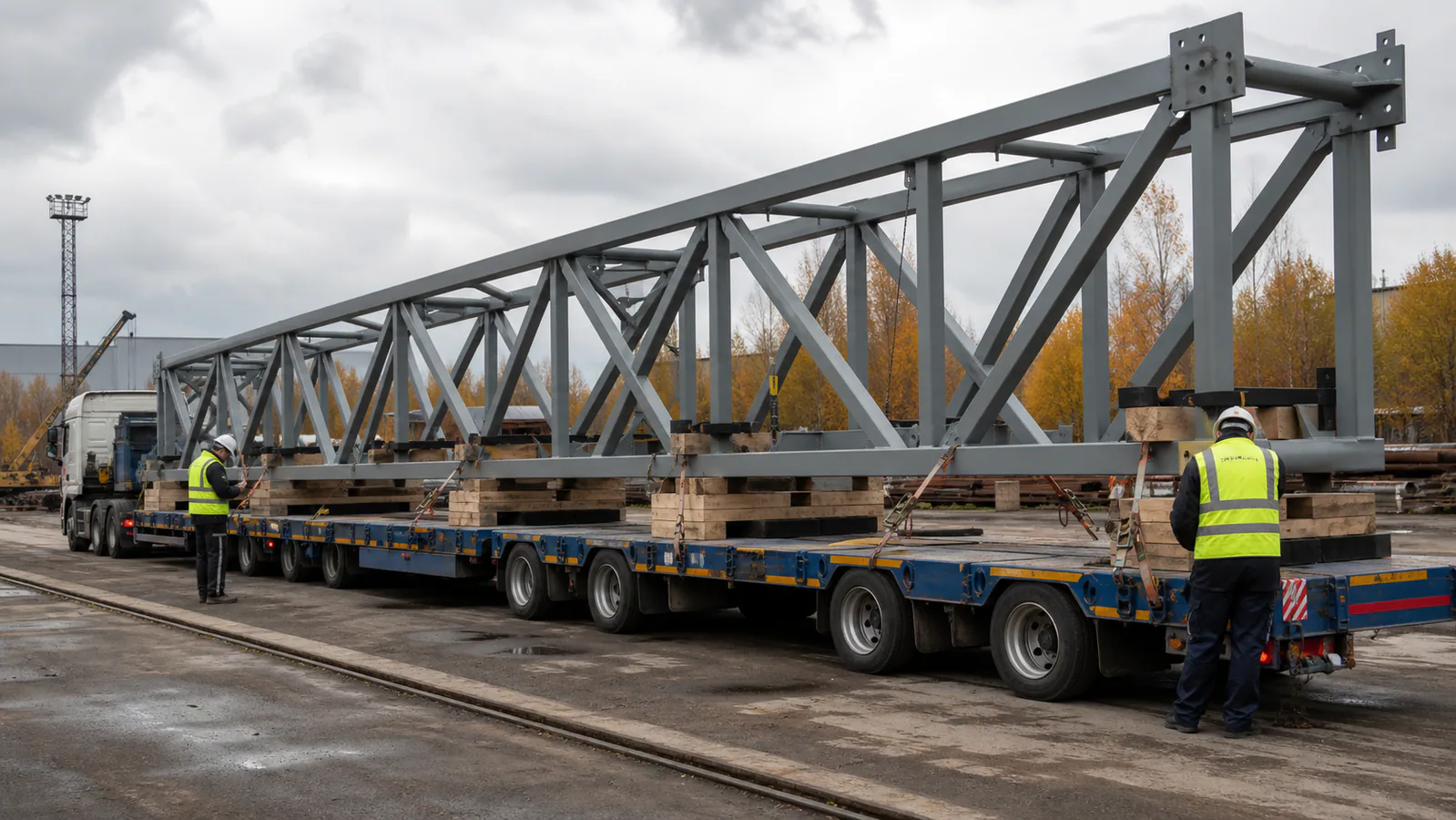

Транспортный габарит и отправочные марки

Длинная ферма может быть удобна расчетно и неудобна логистически.

До изготовления проверяют длину, высоту, массу, маршрут и способ погрузки. Негабаритная перевозка требует времени и разрешений, а разделение фермы на части создает монтажный стык. Оба решения имеют цену, и выбирать между ними нужно заранее.

Место стыка назначают не только по длине кузова. Учитывают усилия, удобство укрупнения, доступ подъемной техники и возможность временного опирания. Комплект крепежа и накладок упаковывают вместе с соответствующей маркой, иначе крупная конструкция прибудет без нескольких критичных деталей.

При перевозке ферму закрепляют в точках, не вызывающих местного повреждения. Тонкие элементы решетки легко деформировать неправильной стяжкой. Прокладки защищают покрытие, а схема погрузки должна исключать опирание на выступающие фасонки и кромки.

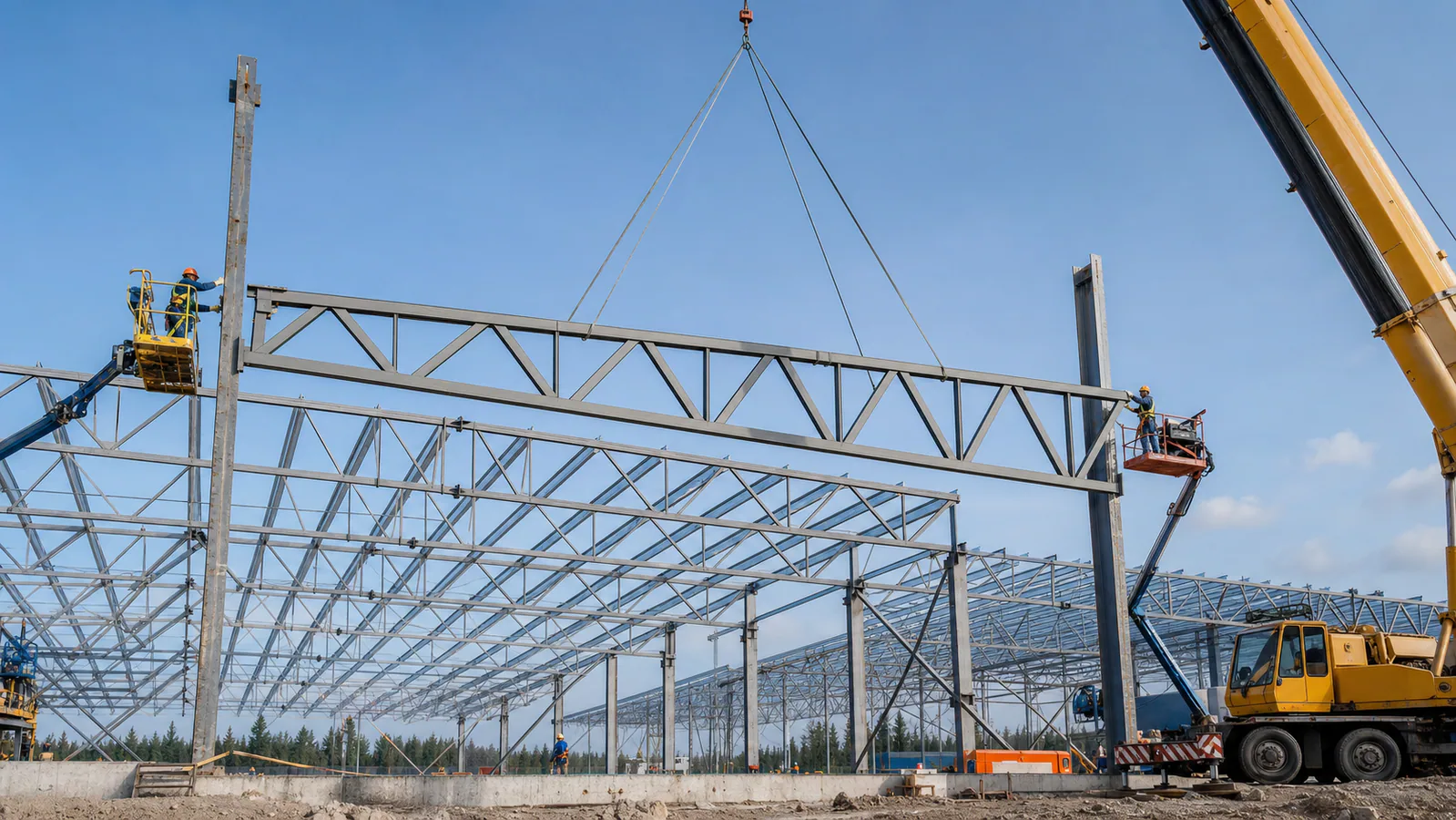

Подготовка к монтажу

До подъема проверяют отметки и положение опор, наличие всего крепежа и готовность временных связей.

Ферма до включения в пространственную систему может быть неустойчива из своей плоскости. Поэтому последовательность раскрепления является частью технологии монтажа, а не решением крановщика на месте.

Точки строповки выбирают с учетом массы и жесткости. Подъем за случайные узлы способен вызвать местный изгиб. Если проектом предусмотрены монтажные петли или отверстия, они должны быть показаны в КМД и проверены до окраски.

Подгонка отверстий силовым смещением — тревожный сигнал. Сначала выясняют, где возникло отклонение: в ферме, колоннах, опорных деталях или разбивке. Только после этого принимают техническое решение. Рассверливание или резка без согласования могут ослабить узел.

Что спросить у производителя

1. Как будет задана и проверена геометрия фермы?
2. Какие сборочные приспособления планируется использовать?
3. Как контролируются сварные соединения и итоговые размеры?
4. Нужна ли контрольная сборка критических стыков?
5. Как ферма делится на отправочные марки и перевозится?
6. Как сохраняется маркировка после окраски?

Итог

Технологичность металлической фермы формируется до первой резки.

Полные КМД, доступные узлы, понятные базы, продуманная последовательность сварки и заранее выбранные транспортные стыки превращают расчетную схему в воспроизводимое изделие.

Заказчику не нужно управлять каждой операцией в цехе. Ему важно потребовать ясный процесс: проверку документации, контроль критических размеров, подтверждение стыков и комплектную поставку. Тогда точность фермы обеспечивается системой, а не удачей при монтаже.
