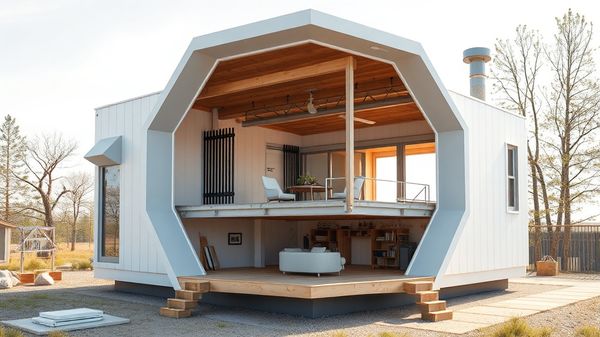

Инженерный разбор модульных систем: устройство каркаса, узлов и скрытых технологий в домах-сотах

Рад новой встрече! С вами Алексей Соколов — инженер-конструктор и эксперт в сфере быстровозводимых строительных технологий.

Ранее мы детально обсудили, в чем заключаются главные преимущества гексагональных модулей перед банальными четырехугольными «коробками». В этой статье я хочу убрать декоративную отделку и показать вам внутреннее устройство этого продукта с позиции инженера-производителя.

Когда предприниматель или владелец загородного курорта присматривается к необычным шестигранным домам для масштабирования бизнеса, у него закономерно появляется комплекс технических вопросов.

Каким образом ячейки стыкуются друг с другом, образуя единое пространство отеля? Выдержит ли каркас критическое давление снега и сильные порывы ветра на открытой местности? Как проложить внутренние коммуникации в комнатах, где нет стандартных 90-градусных углов? Создание гексагональных объектов для индустрии туризма исключает работу «на глаз». Это чистая геометрия и ювелирная точность автоматизированных производственных линий.

В этой экспертной публикации мы до мелочей изучим строение деревянных коннекторных модулей, проанализируем несущую способность каркаса и узнаем, какие скрытые технологии делают дома-соты долговечным решением для загородного бизнеса.

1. Пространственная коннекторная система: обеспечение жесткости гексагонального остова

В сфере коммерческого девелопмента для индустрии HoReCa прочностные характеристики узловых соединений определяют расчетный эксплуатационный ресурс здания. Традиционные префаб-конструкции опираются на ортогональную сетку (углы 90°).

Гексагональная пространственная модель использует базовый угол сопряжения в 120 градусов. Обеспечить жесткость деревянного шестигранника посредством стандартных метизов невозможно — под воздействием расчетных ветровых и снеговых нагрузок возникнет геометрическая изменяемость каркаса, что критично для коммерческих объектов.

Стабилизация пространственного скелета дома-соты реализуется в узловых точках пересечения граней.

В этих зонах интегрируются специализированные стальные пространственные коннекторы:

• Заводской инжиниринг. Элементы производятся из листовой конструкционной стали толщиной от 4 до 6 мм с применением лазерного раскроя и роботизированной сварки.

  Готовые изделия проходят обязательную антикоррозийную обработку.

• Перераспределение усилий. Центральный узел жестко замыкает вертикальные несущие стойки, балки межэтажных или цокольных перекрытий и стропильные ноги в единую статически определимую систему.

• Геометрическая неизменяемость.

  Форма правильного гексагона обладает внутренним запасом жесткости. Коннекторный узел фиксирует элементы из сухой калиброванной древесины камерной сушки под прецизионным углом, минимизируя деформации. Проектное распределение напряжений в узлах позволяет конструкции эффективно поглощать внешние динамические и статические нагрузки, обеспечивая безопасность эксплуатации рекреационного объекта.

[ СТАЛЬНОЙ КОННЕКТОР ]

/ |

/ |

[Стропило] v v v [Стропило]

+———+ +———+

/ Базовый / Базовый

/ угол 120° / угол 120°

2. Энергоэффективный стеновой пирог и защита от промерзания углов

Главная фишка шестигранных домиков — их феноменальное энергосбережение, что жизненно важно для баз отдыха, принимающих гостей круглый год в суровых зимних условиях. Грамотно рассчитанный состав стены сводит к минимуму утечки тепла, существенно снижая ежемесячные чеки отельера за электричество или газ.

Более того, за счет тупых углов в 120 градусов в комнатах полностью исчезает проблема «плачущих» стен и сырости — частая болезнь стандартных прямоугольных бытовок при малейших ошибках строителей.

Защитный пирог стены дома-соты состоит из следующих технологических слоев (по направлению изнутри наружу):

• Интерьерная обшивка. Красивая финишная отделка комнат: натуральный планкен, имитация бруса или современные влагостойкие панели.

• Внутренний вентзазор.

  Специальный зазор шириной 20 мм, который исключает застой воздуха в стенах и сохраняет отделку сухой.

• Пароизоляционный слой. Плотная мембрана, все стыки которой наглухо проклеиваются профессиональными скотчами, чтобы влага из номера не испортила утеплитель.

• Каркас и термоизоляция.

  Несущая основа из сухого строганого бруса (сечением от 150х50 мм), заполненная базальтовой ватой или PIR-плитами. Угол в 120 градусов идеален для монтажа изоляции: плиты встают ровно, не сминаются и не образуют «мостиков холода».

• Ветро- и влагозащита.

  Современная супердиффузионная мембрана, выступающая надежным щитом против косого дождя и ледяного ветра.

• Внешний фасад. Наружный вентилируемый зазор и износостойкая облицовка, которой не страшны капризы природы (кликфальц, долговечный планкен из лиственницы или композит).

3. Расчет распределения нагрузок в стропильной системе и теплотехнические параметры остекления

Кровельная система сотового модуля представляет собой пирамидальную шестигранную конструкцию.

Данная геометрия позволяет эффективно перераспределять статические снеговые нагрузки по шести симметричным осям, транслируя вектор силы через вертикальные несущие колонны каркаса на фундаментное основание. Специфический уклон граней активизирует гравитационный сход снежного покрова при температурных колебаниях, минимизируя пиковые вертикальные нагрузки на стропильную группу.

Для интеграции широкоформатного панорамного остекления, определяющего высокие видовые характеристики рекреационного объекта, внедрен комплекс инженерных мер:

• Компенсация деформационных напряжений.

  Оконные проемы жестко интегрируются в пространственную структуру гексагона. Ригели над светопрозрачными конструкциями усиливаются конструкционным LVL-брусом, что предотвращает передачу сосредоточенной нагрузки от веса кровли на стеклопакеты и нивелирует риски разрушения остекления.

• Повышение сопротивления теплопередаче.

  В проекте применяются двухкамерные мультифункциональные стеклопакеты с межстекольным заполнением аргоном и селективным низкоэмиссионным покрытием. Данная технология оптимизирует энергобаланс здания: снижает инсоляционный перегрев помещений в летний период и минимизирует радиационные теплопотери зимой, сокращая пиковое энергопотребление климатических систем отеля.

Инженерные особенности сотовых домов: наглядное сравнение конструктива

Чтобы наглядно показать, как нестандартная форма влияет на надежность и стоимость строительства загородного отеля, мы собрали главные технические параметры шестигранной архитектуры в удобную таблицу.

Сравнительный обзор конструктивных элементов

4. Технология межмодульного сопряжения: пространственная масштабируемость объектов

Ключевым преимуществом геометрии правильного гексагона в сегменте коммерческого префаб-строения является его высокая топологическая валентность. Наличие шести эквивалентных граней позволяет отельерам осуществлять многовекторное расширение площади рекреационного объекта.

Интеграция дополнительных юнитов возможна по любой из осей без нарушения статической схемы и демонтажа несущих элементов существующих конструкций.

Технологический регламент стыковки модулей на площадке:

• Заводское префабрицирование.

  В заводских условиях изготавливается сотовый модуль, ограждающие конструкции которого прецизионно подготовлены под открытые порталы сопряжения с эксплуатируемым зданием.

• Организация опорного контура. На пятне застройки монтируется локальный свайно-винтовой фундамент. Наблюдается оптимизация свайного поля, так как смежные узлы опирания заимствуются у существующего фундамента.

• Позиционирование. Посредством грузоподъемной техники новый модуль позиционируется в проектное положение вплотную к грани базового строения.

• Фиксация каркасных систем. Силовые деревянные каркасы сопрягаемых гексагонов стягиваются высокопрочными стальными шпильками через специализированные эластичные демпферные прокладки.

• Герметизация деформационного шва.

  Гидро- и пароизоляционные контуры объединяются в единую непрерывную систему с последующим монтажом фасадного нащельника. Внутреннее пространство интегрируется бесшовно, с сохранением единой отметки чистого пола.

Инженерно-технологические рекомендации по трассировке сетей:

В гексагональных модулях разводку трубопроводов ХВС/ГВС и силовых кабельных линий целесообразно осуществлять по коллекторно-лучевой схеме в теле утепленной платформы цокольного перекрытия.

Все коммуникационные выводы концентрируются у одной из внутренних граней с организацией компактного фальшкороба. Данное решение полностью разгружает стеновые панели для беспрепятственного монтажа финишных материалов и широкоформатного остекления. Доступ к ревизионным узлам и распределительным коллекторам обеспечивается через скрытые напольные люки, что существенно упрощает регламентное ТО силами технической службы отеля.

Секреты безупречного качества: почему «соты» собирают только на заводе

Надежная шестигранная система создается исключительно в сухих, специально оборудованных заводских цехах, а не под открытым небом на стройплощадке.

Все детали каркаса собираются на профессиональных стапелях-шаблонах, что гарантирует идеальную точность каждого миллиметра. Для гостиничного бизнеса строгое соблюдение этих стандартов критически важно: малейший перекос или погрешность в размерах сделают невозможной герметичную стыковку новых комнат, когда вы решите расширить отель и увеличить номерной фонд на участке.

Сейчас на российском рынке выпуском таких высокотехнологичных шестигранных систем занимаются лишь единичные компании. Самые продвинутые инженерные узлы и уникальные стальные коннекторы воплощены в оригинальной линейке «Соты» от известной производственной компании «Фабрика Шатров».

Их колоссальный опыт в создании сложных пространственных конструкций наглядно доказывает: природная форма гексагона в сочетании с фабричным контролем качества позволяет строить сверхпрочные и долговечные объекты для турбизнеса. Такие дома монтируются на локации за считанные дни и рассчитаны на десятилетия прибыльной коммерческой эксплуатации.
